風淋室配件風淋室控制器介紹

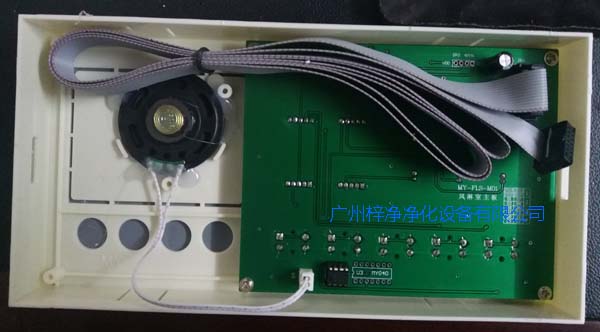

風淋室控制器又叫風淋室主板，風淋室電路板，屬于風淋室配件。一套風淋室控制器由主板、輸出板、數據線組成。

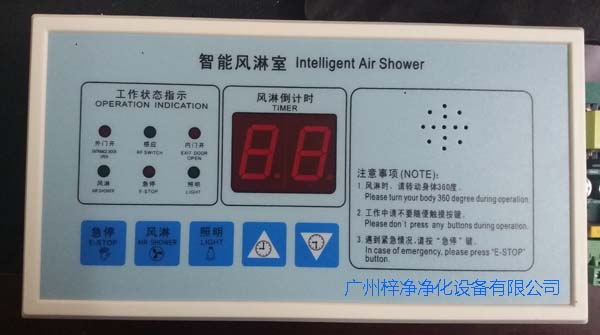

風淋室控制器主板面膜按鍵說明：
a、急停按鍵：任何時候按下急停按鍵，液晶屏內急停圖標閃爍，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。

b、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈或風機維護檢修時。

c、照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。

d、上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。

n液晶顯示風淋室控制器指示圖標顯示說明:

a、風淋倒計時顯示：雙位數字顯示，工作時用于顯示風淋時間設定值及風淋剩余時間，進行設定菜單時，用于菜單參數顯示。

b、外門開：當外門打開時，此圖標閃爍(可以檢查外門磁是否正常)。

c、感應：當人體時入感應區時，此圖標閃爍(可以檢查光電開關是否正常)

d、內門開：當內門打開時，此圖標閃爍[可以檢查內門磁是否正常)。

e、風淋：此圖標閃爍時，指示風淋風機已被自動或手動啟動。

f、急停：此圖標閃爍時，指示系統處于急停狀態。

風淋室控制器按顯示分類：

分為L(zhǎng)ED顯示/數碼管顯示和液晶顯示兩種（產品：液晶顯示風淋室控制器）。

風淋室控制器按使用功能分類：

分為普通控制器和自動門控制器兩種。

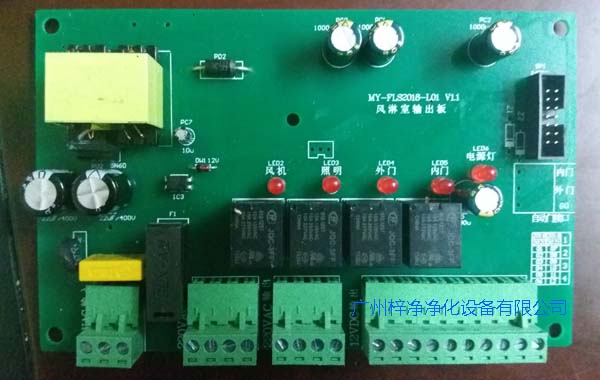

風淋室輸出板又稱為副板,和主板一起配套使用。

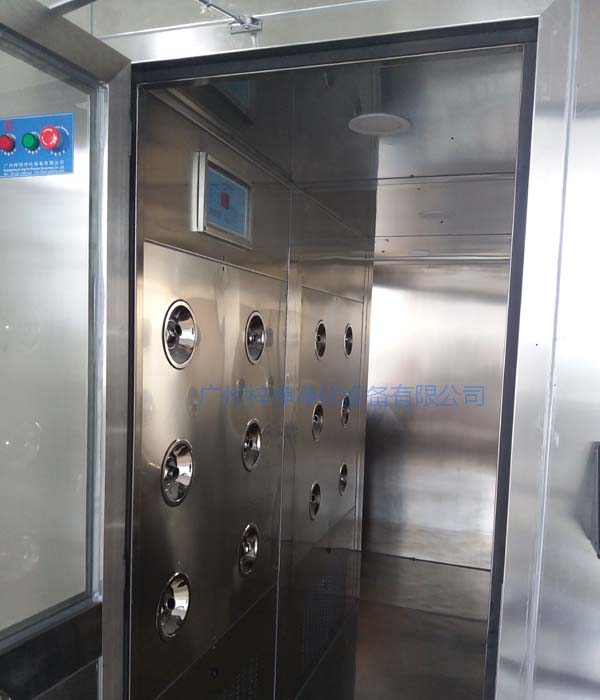

風淋室控制器應用案例：

風淋室控制器安裝在全不銹風淋室內部。
